Irodai dokumentum felülvizsgálati minta

A műszaki leírás alapján az iroda projekt legfontosabb kockázata, hogy több szakági követelmény szövegben szerepel, de ezek tervi visszavezetése nem teljes. A dokumentáció kivitelezés előtt tervfrissítési körre alkalmas, mert a hiányok többsége még rajzi pontosítással kezelhető. A CO2 szenzor, a veszvilágítás, a teakonyhai áramköri bontás és az akusztikai faljelölés külön koordinációt igényel.

• A tárgyaló CO2 vezérelt szellőzése nincs teljesen tervhez kötve, ezért a gépészeti és elektromos szakág között koordinációs kockázat van.
• A menekülési útvonal veszvilágítási követelménye szövegben megjelenik, de rajzi visszaellenőrzés nélkül tűzvédelmi megfelelőségi kockázatot okozhat.
• A gépészeti helyiség szerviztere nincs méretezve, ami későbbi karbantartási hozzáférési problémát eredményezhet.

• A CO2 szenzor helye és kábelezése nincs egyértelműen azonosítva.
• A teakonyhai fogyasztók külön védett áramkörei nincsenek elég részletesen bontva.
• A tárgyaló javított hanggátlási igénye nincs konkrét fal-típushoz rendelve.

• CO2 szenzor tervi pozíciója és kábelnyomvonala.
• Veszvilágítási jelölés a főbejáratig tartó menekülési útvonalon.
• Gépészeti berendezések körüli karbantartási zónák méretei.

• Készüljön tervi megfeleltetési lista a műszaki leírásban szereplő követelményekből.
• A CO2 szenzor, veszvilágítás és teakonyhai áramkör kapjon rajzi azonosítót.
• A tárgyaló fal-típusa tartalmazza az elvárt akusztikai teljesítményt.

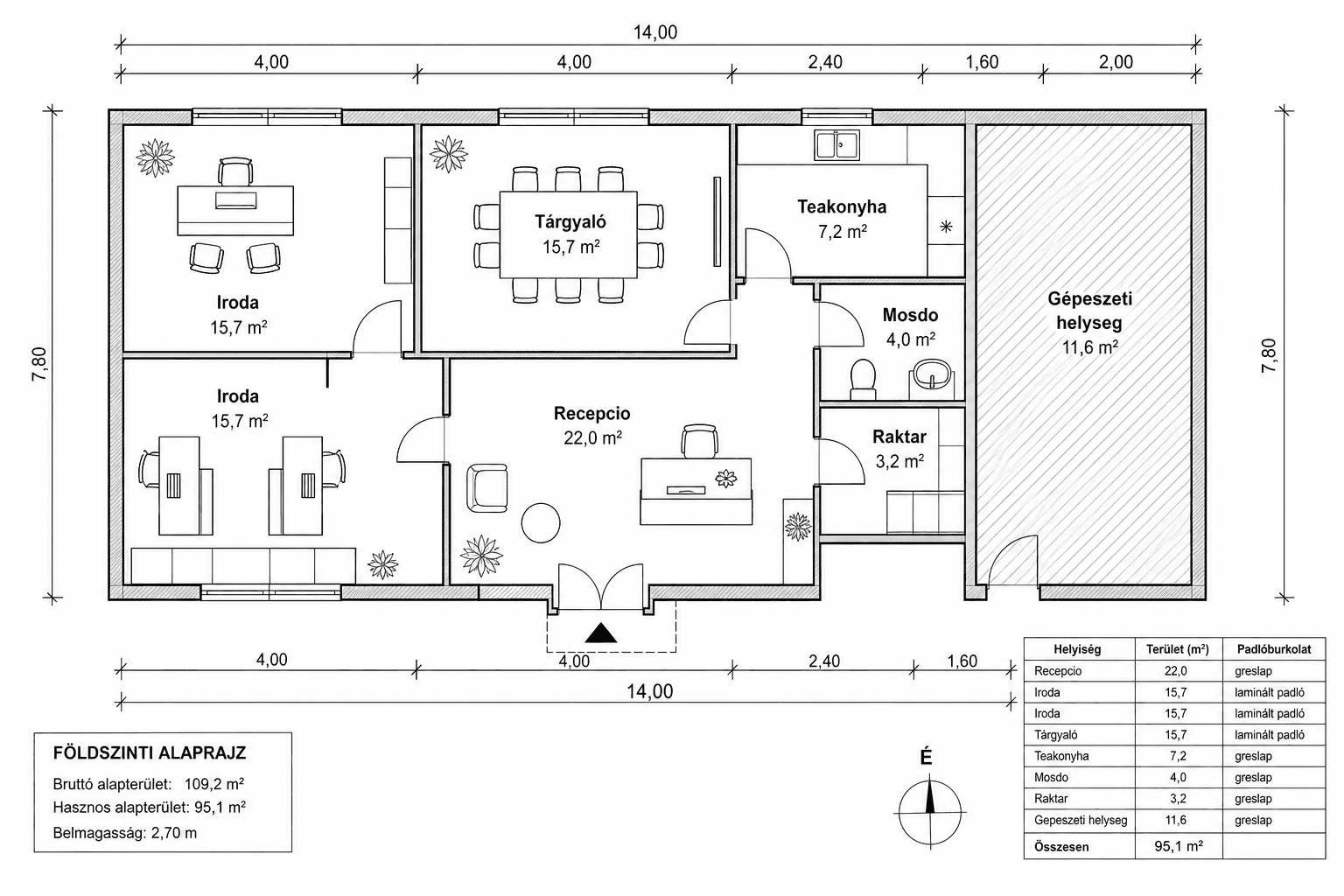

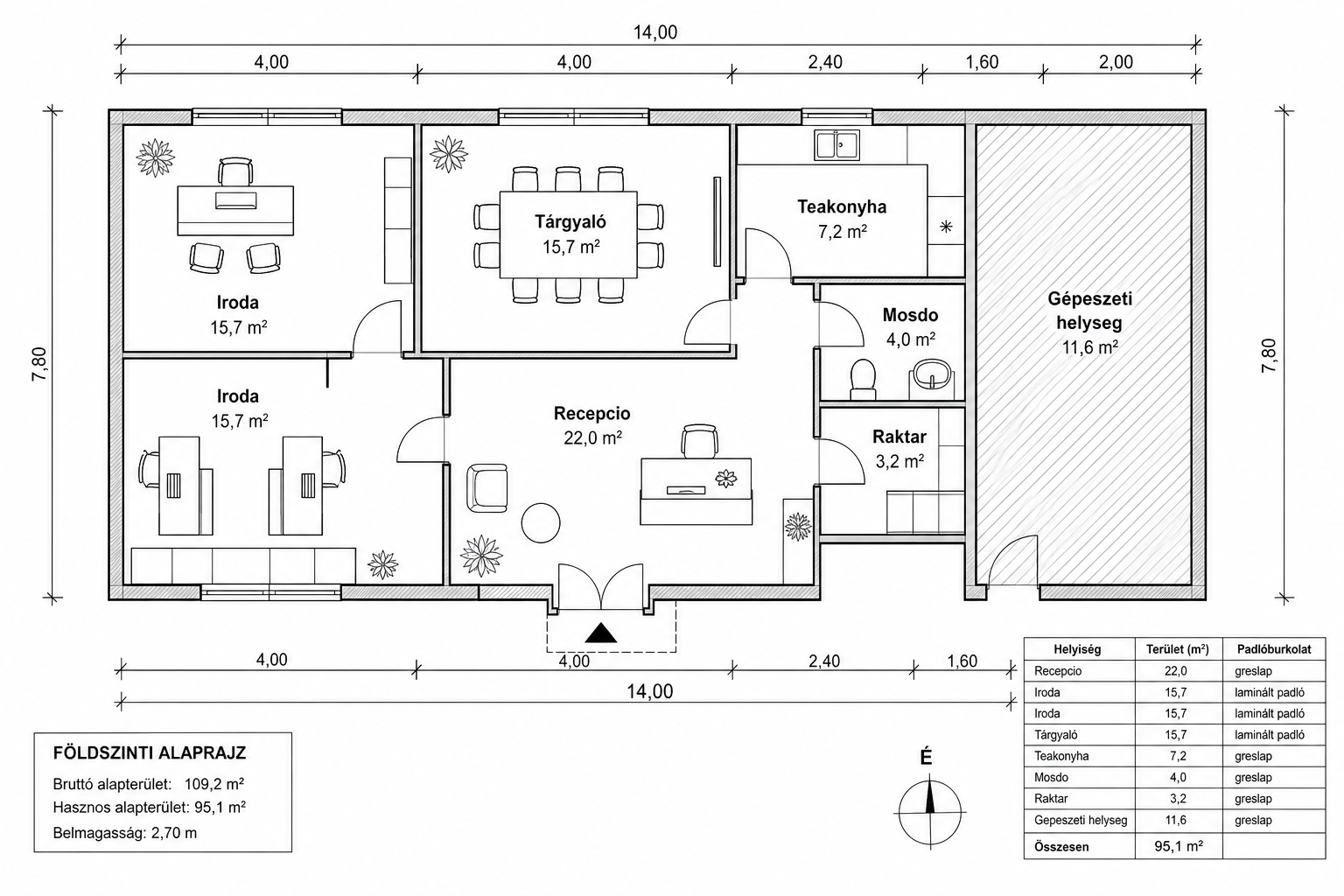

A recepció, tárgyaló, teakonyha, mosdó, raktár és gépészeti helyiség funkcionálisan elkülönül, ugyanakkor a kritikus üzemeltetési és tűzvédelmi elemek nincsenek elég részletesen feltüntetve. Az alaprajz jól olvasható irodai elrendezést mutat, de az élő tervrajzi elemzéshez hasonlóan több szakági jelölési hiány látszik.

• A gépészeti helyiségben nincs jelölt szervizzóna, ezért a karbantartási hozzáférés kivitelezés után korlátozott lehet.
• A főbejáratig tartó menekülési útvonalon nem látható veszvilágítási jelölés.
• A tárgyalóhoz tartozó CO2 szenzor és akusztikai faljelölés hiánya szakági tervütközést okozhat.

• A gépészeti helyiség ajtaja és berendezési zónája mellett nincs karbantartási méret.
• A tárgyaló alaprajzi helye azonosítható, de a hozzá tartozó gépészeti/elektromos elemek nem.
• A raktár ajtószélessége csak alaprajzi szinten látszik, használati ellenőrzés szükséges.

• Szervizterek és hozzáférési méretek.
• Vészvilágítás és menekülési irány jelölése.
• Fal-típus, akusztikai teljesítmény és CO2 szenzor pozíció.

• A gépészeti helyiségre kerüljön rá a berendezés-kontúr és szervizzóna.
• A menekülési útvonalat és veszvilágítást külön jelölje a terv.
• A tárgyaló fal-típusa és szenzorpozíciója legyen az alaprajzon visszakereshető.
